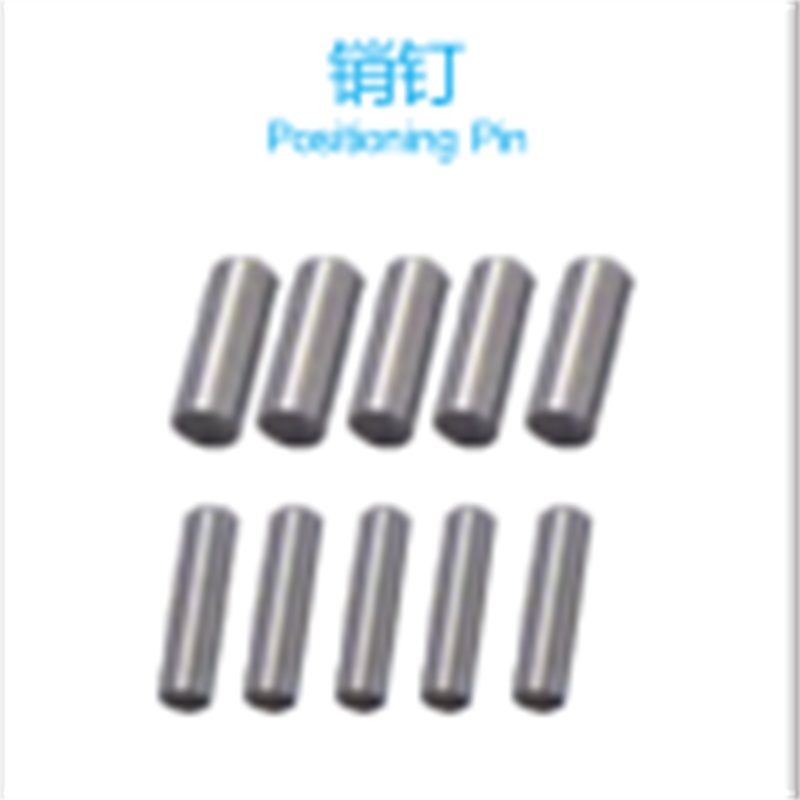

Позиционирующий штифт PCB

ИСПОЛЬЗОВАНИЕ

Позиционирование при сверлении отверстий и фрезеровании панелей

ХАРАКТЕРИСТИКИ

Яркость и чистота на поверхности. Основные материалы изготовлены из специальной стали.

ТОЛЕРАНТНОСТЬ

+ 0.00mm / -0.01mm

СПЕЦИФИКАЦИЯ

Булавка для сверления:

Диаметр (а): Φ 3,1, Φ 3,12, Φ 3.15, Φ 3,175;

Длина (L): 13, 15, 15,8, 18, 20,0, 21,8;

Штифт для фрезерования:

Диаметр (а): Φ 0,8-5,0 (интервал 0,05 каждый);

Длина (L): 13, 15, 15,8, 18, 20,0, 21,8;

Диаметр (а): Φ 0,75-6,5 (интервал 0,05 каждый)

ПИН-ГОЛОВА

Круглая головка или конец фаски / Плоская головка.
