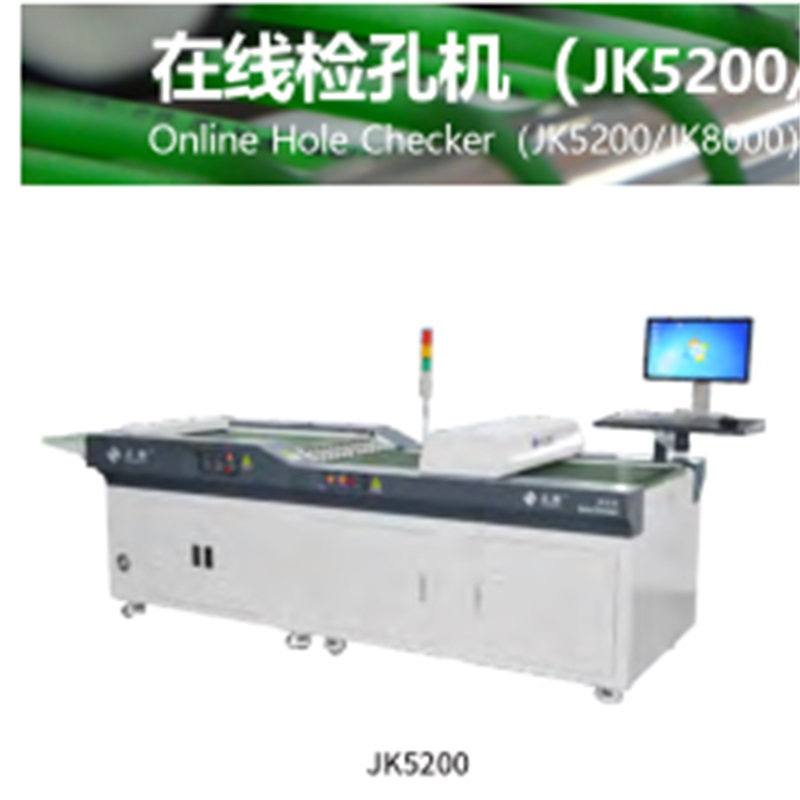

печатная плата   Проверка отверстий в Интернете (JK5200 / JK8000)

ИСПОЛЬЗОВАНИЕ

Машина для проверки отверстий в основном используется для контроля качества сверления и анализа буровых плат и готовых изделий.

Автоматически обнаруживаются такие дефекты, как отсутствие отверстий (дырочные отверстия и отверстия для пробок), многоотверстия, внутренних заусенцев, больших отверстий, маленьких отверстий, длины, ширины, угла и других отверстий неправильной формы на сверлильной плате и печатной плате, и оборудование для классификации NG / OK определяется автоматически.

ХАРАКТЕРИСТИКИ

1. Точность: внедрение высокоточной системы сканирования CIS, технологий автоматического позиционирования, обработки изображений и обнаружения.

2. Эффективно: при оснащении многоканальным сортировочным устройством и небольшими деталями плиты поддерживается многоканальное одновременное обнаружение; стандартная машина может обнаруживать обе пластины одновременно: 3 и 6 каналов могут быть настроены одновременно.

3. Характеристики: С помощью функции обслуживания сети он может использовать несколько терминалов для синхронного просмотра информации о дефектах платы NG и быстрого капитального ремонта платы NG.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

ВЕЩЬ                                                 JK5200                                                         JK8000

тусклый   длина                 Сканирующая машина + сортировочное устройство: 3510 мм               Машина сканирования: 1550 мм

                                        Нет сортировочная машина: 1530 мм

ширина                                               1160mm                                                         1280mm

Рост                                               1050мм                                                         1520мм

СНГ                                                                             Контактный датчик изображения

Свет                                                                       Бар Красный светодиодный источник света

максимальная   Соотношение диаметров                                                         25: 1

Измеряемая толщина                     0,3 мм ~ 10,0 мм, плиты с толщиной менее 0,3 мм должны быть представлены для образца

                                                      подтверждение.

Размер плиты                                   Ширина: 80 ~ 650 мм                                             Ширина: 80 ~ 800 мм

          Длина: 100 ~ 650 мм                                           Длина: 100 ~ 800 мм

Диапазон размеров пор                                                         Φ 0.10mm ~ Φ 10мм

Минимальная маржа

Пробивая отверстие                                                                     0,1мм

Максимальное количество

Отверстия в тестируемой пластине           500 000 (круглое отверстие)                                           800 000 (круглое отверстие)

Скорость измерения                           (Были доступны четыре шестерни сканирующей части с измеренной скоростью): 3,0 ± 0,5 м / мин,

                                                      6,5 ± 0,6 м / мин, 10 ± 0,8 м / мин, 12,5 ± 0,8 м / мин. Буровая пластина до 6,5 м / мин.

Повторите точность                                                                   ± 30 мкм

(круглое отверстие)

Повторите точность                                           Слоты: ± 75 мкм; Нерегулярные отверстия: 150 мкм

(некруглое отверстие)

Точность диафрагмы                                                 ± 20 мкм (апертура ≤ 1 мм)

  (круглое отверстие)                                                         ± 30 мкм (4 мм > апертура > 1мм)

                                                                              ± 40 мкм (диафрагма ≧ 4 мм)

Содержание обнаружения                   Отсутствует отверстие (негерметичные отверстия, пробки), отверстия (многократное сверление, деление пополам), инородное тело

                                                        внутри отверстия, большие отверстия, маленькие отверстия; длина, ширина, заусенец отверстия «одного» типа и

                                                        другие дефекты неправильных отверстий, длины пластины, ширины и размера и т. д.

Номер инспекционной линии                       Стандартная машина: одна линия, 2 линии; (выше 3 строк, пожалуйста, задавайте вопросы отдельно)

компьютер                                                   Электрический мозг промышленного компьютера, процессор: серия i5;

              Память: 8G; Жесткий диск: 1Т; Операционная система: Windows7 × 64

Мощность                                                         Мощность сканирующего и сортирующего устройства: 2 кВт;

      Без сортировочного устройства: 12 кВт

Рабочая среда                                           Температура: 20 ° С -40 ° С

                                                                              Влажность: 40 % -70%

            В окружающей среде нет кислотного основного газа.

      Требования к производственному щиту: сухой, без кислоты / щелочи

      жидкость (для предотвращения коррозии оборудования)

        Устройство требует подключения к Интернету для удаленного   диагностика.

Требования к тестируемой плате: степень деформации тестируемой платы не должна превышать 0,75% от диагональной линии МПК. После мытья под высоким давлением и сушки результаты испытаний будут затронуты, если поверхность платы не будет чистой.
